內過濾除塵布袋和外過濾除塵布袋介紹

內過濾除塵布袋和外過濾除塵布袋介紹

內、外濾式過濾袋所用的配件有兩種。

（1）與濾袋縫制在一同的配件。這類配件在濾袋縫制的過程中就需求將其縫在濾袋上。如外濾式濾袋的袋口彈性圈，內濾式濾袋的防癟環等。

（2）用以支撐或吊掛濾袋的配件。這類配件是不與濾袋縫制在一同的，當濾袋設備在除塵器上時有將其一同設備。如外濾式濾袋的結構，內濾式濾袋的吊掛設備等。

A.除塵布袋外濾式過濾單元的配件

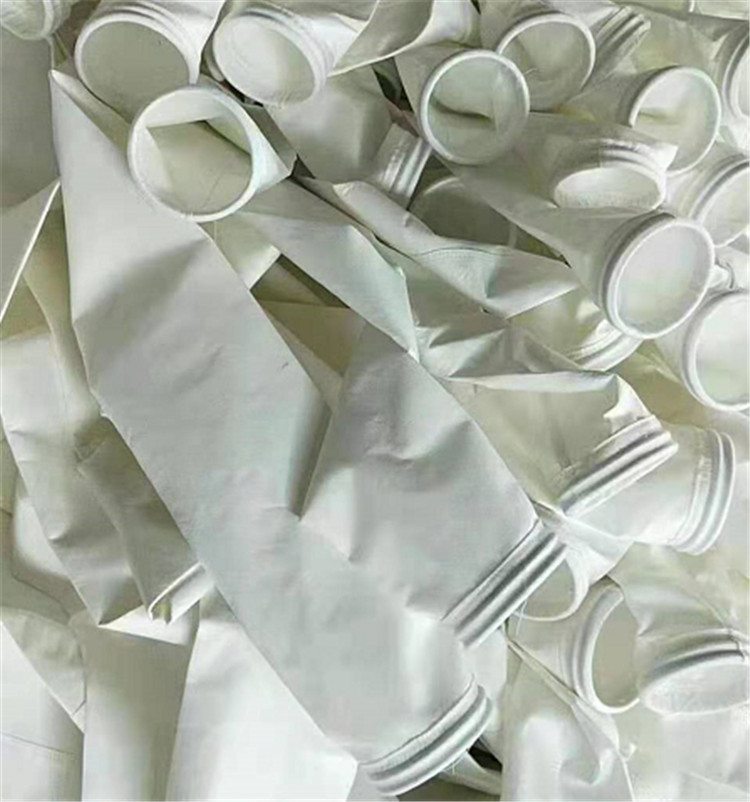

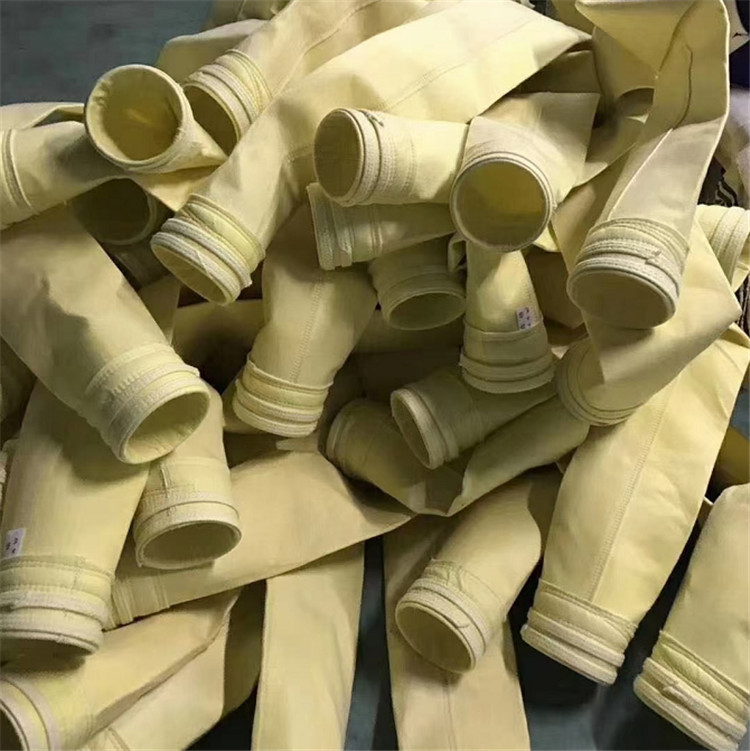

（1）與濾袋一同縫制的配件——袋口彈性環。

外濾式濾袋的袋口是固定在多孔板上的，并且有牢靠密封。因為進入多孔板的氣體已被凈化，多孔板設備濾袋處如有泄漏，使含塵氣流進入凈氣室，除塵器的除塵效率將下降。濾袋口與多孔板密封的關鍵有兩點。首先多孔板上每個孔的加工有契合要求，所有孔的尺度有共同，其精度有控制在減0加0.3毫米的范圍內。，袋口彈性環的資料有是彈性良好的不銹鋼或彈簧鋼，依據袋口直徑的不同選用厚度0.3~0.5毫米帶鋼。制成彈性環后還應貼上適合多孔板厚度的嵌條。嵌條的資料選用濾袋的同種濾料，一般便是運用同種濾料的邊角料。在縫制外濾式濾袋時，應將彈性環縫在濾袋的上口。

查驗縫有彈性環濾袋口的尺度，是無法運用量具丈量的，應運用孔板（孔板的孔徑便是多孔板的孔徑）查驗。

（2）支撐濾袋的配件——濾袋結構

除塵布袋結構是用以支撐濾袋使其在過濾和清灰過程中處于張緊的狀況，堅持有利于過濾和清灰的形狀。從這點上說結構是濾袋的“肋骨”它應輕盈，便于設備和保護。特別應該潤滑，筆挺無毛刺，使濾袋不受損傷。

濾袋所配的結構的形狀是與濾袋的類型相共同，圓形濾袋配圓形結構，扁袋配扁結構，信封形袋配信封形結構。

濾袋與結構和合作：合成纖維濾袋與結構應是松動合作，濾袋的直徑和長度均大于結構的直徑和長度，結構豎筋之間的距離應小于等于40毫米，玻纖濾袋與結構應是緊密合作，濾袋的直徑和長度等于結構的直徑和長度，結構豎筋之間的距離應小于等于20毫米。

結構的豎筋應依據結構不同的長度選用φ3~φ3.5的碳素鋼。外表應作相應的蝕處理，時應選用不銹鋼資料制作。

除了結構外，用于外濾式過濾單元的配件還有濾袋座和文氏管。在我國有不少除塵器主機廠加工多孔板是選用氣割這種比較落后的工藝。特別是早期的一些小型的，多孔板大都是氣割的。尺度不準，粗糙。在改造這些除塵器時，常常運用一種鋁壓鑄的濾袋座。使多孔板上的每一只孔都能契合運用彈性環袋口的濾袋。便利設備和修理。并有利于濾袋與多孔板之間的牢靠密封。

文氏管固定在結構短管上。意圖是為了在噴吹時添加引流風量5~7倍。但最近有資料以為，設備文氏管的引流氣量反而比沒有設備文氏管的削減。當然文氏管的長處是能把自然擴散的氣流集中起來，使清灰壓力傳送到濾袋底部?？墒沁\用文氏管會(huì )使除塵器阻力添加。

除塵布袋內濾式過濾單元的配件

（1）與一同縫制的配件---防癟環、袋口圈。

內濾式濾袋的清灰是振蕩或反吹氣流效果下。迫使濾袋振蕩癟縮或鼓脹而清灰。為了使濾袋在變形或癟縮時堅持濾袋中心能使塵粒沉降的通道。有在濾袋上距離距離分別縫上防癟環。防癟環應依據濾袋的直徑選用3.5毫米的碳素鋼或不銹鋼線材制成。防癟環的焊接應牢靠，不能脫焊并光亮無毛刺。碳素鋼資料的應進行處理。

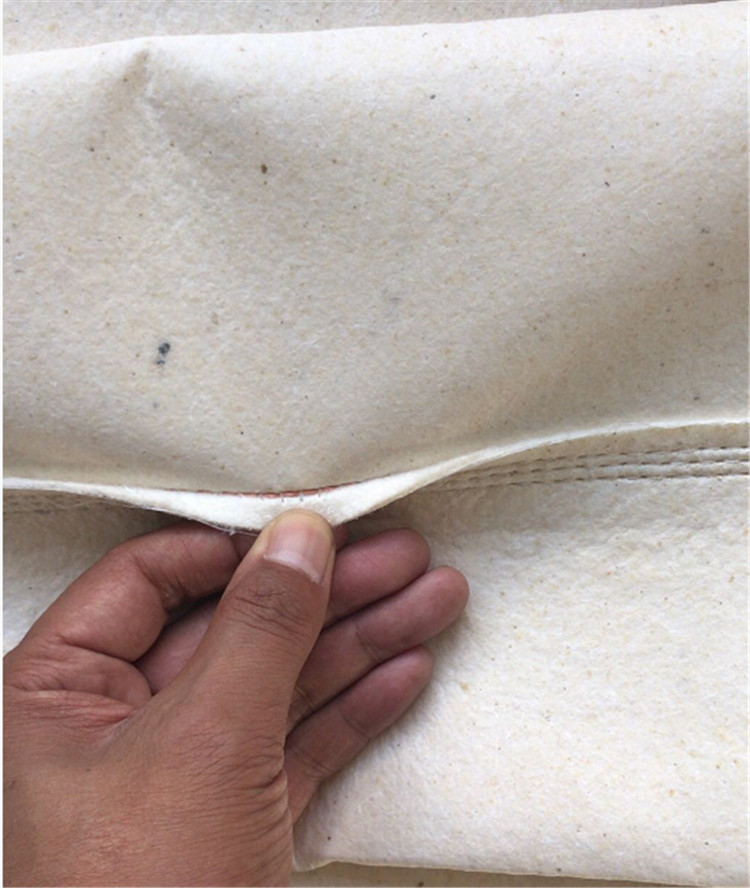

防癟環的內徑應等于濾袋的外徑?？p制時應包裹同種濾料。一般也是選用邊角料。防癟環兩邊各縫兩道縫線。一般選用長臂雙針縫紉機縫制。并對運用的縫線有嚴厲的要求。

內濾式濾袋一般在袋口縫有不銹鋼帶鋼制成的袋口圈。這樣在設備袋帽時，就不需求卡箍，設備便利。

（2）吊掛濾袋的配件

內濾式過濾單元設備時，濾袋下端套在下袋座上，含塵氣流經過下袋座進入濾袋。濾袋上端裝入袋帽，袋帽由碳素鋼或不銹鋼制成。用于內濾式濾袋的密封與吊掛。并經過吊掛設備固定在除塵器的橫梁上。

內濾式濾袋在過濾和清灰時，需求堅持濾袋設定的張力。直徑100毫米的濾袋需求10kg的張力。直徑300毫米的濾袋需求30kg的張力。張力不足會(huì )影響濾袋的過濾與清灰。張力過大超過濾袋的拉伸強度時會(huì )造成濾袋過早損壞。濾袋的張力是在設備時經過吊掛設備的吊桿調節孔或鏈條設定，經過彈簧或拉簧堅持張力。今后還需進行屢次查看和調整。
