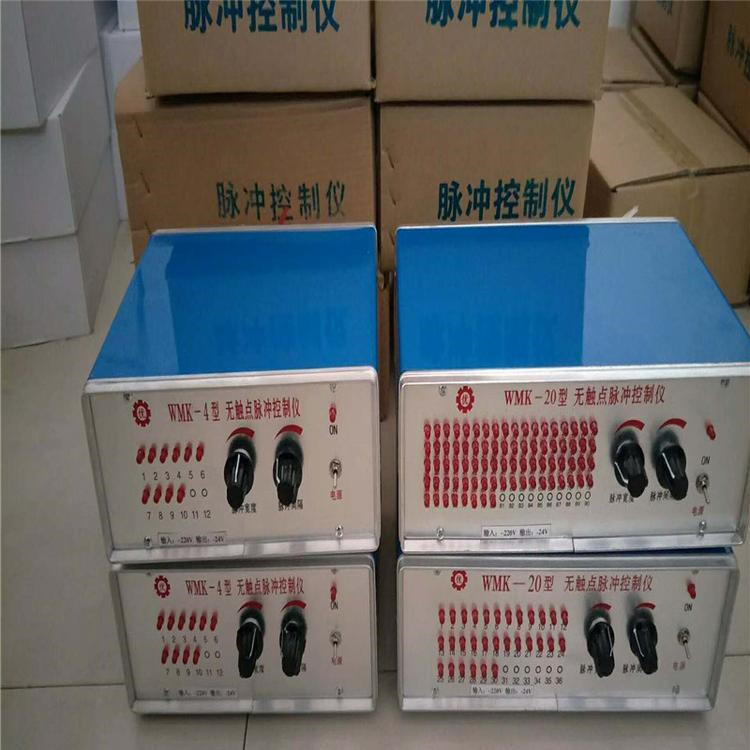

WMK-4脈沖控制儀工作原理

WMK-4脈沖控制儀工作原理
      WMK-4脈沖控制儀由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。
      NE555輸出可調的脈沖計數信號和門控信號。計數電路譯碼和十個門的輸出全部由一塊MOS數字集成擔任。計數輸入加有自動清“0”延遲計數，開啟電源后，計數從“0”依次輸出循環計數。脈沖信號輸入到門控電路，去控制門輸出的導通時間，同時也控制可控硅的導通時間。
      220V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓?？煽毓栎敵龅拿}沖電流啟動電磁閥去控制除塵設備工作。

WMK-4脈沖控制儀使用和維護
      使用前首先接好電磁閥，詳細核對接線是否正確，然后開啟電源。如果電磁閥已編好號，看是否從“0”開始輸出。根據觀察調到理想的脈沖間隔和即告完畢。
      MOS數字集成塊一旦接入電路工作非常穩定。數碼管有短時間的提前燃亮和重碼，一般是可控硅靈敏度過高所致。應降低推動管3DG的β值，或在可控硅控制_及對地并聯一只300Ω－2KΩ之間的電陰。如果出同常亮首先檢查可控硅是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三_管β值低。電路翻轉時出現干擾信號影響計數。
技術性能
      脈沖間隔    1秒－30秒               電源電壓       220V      50HZ
      脈沖寬度    0.05秒－0.2秒        重量  3kg
      使用溫度    －20℃－+45℃      外型尺寸 10×20×30cm2
      電源消耗    ≤40W
