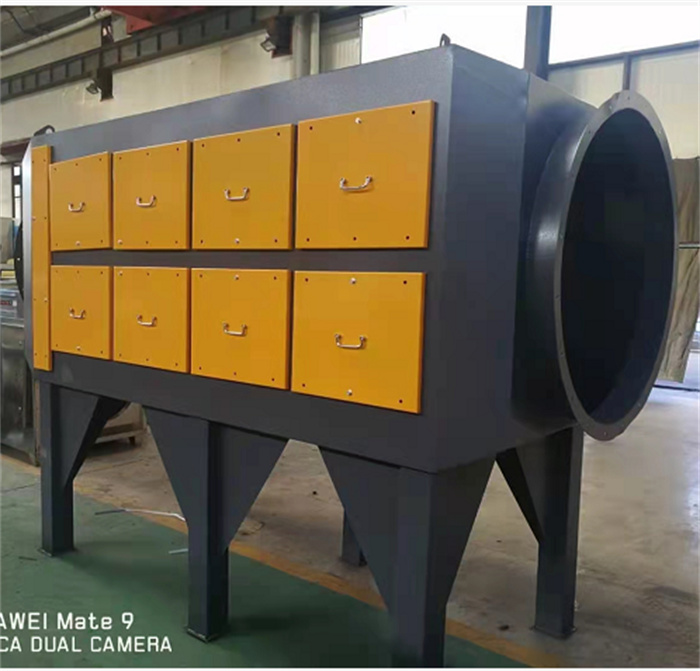

活性炭吸附箱體設計及填裝量計算舉例說明

蜂窩狀活性炭箱體積及填裝量計算（裝填厚度600mm）確定炭箱處理風量：以20000m3/h為例。①所需過炭面積：S=Q÷v÷3600=20000m3/h÷1.2m/s÷3600=4.63㎡，其中，其中Q-風量，m3/h，v-風速，m/s（蜂窩狀活性炭取1.2，顆粒狀活性炭取0.6）②炭箱抽屜個數：M=S/W/L=4.63㎡÷500÷600×106≈16個抽屜，其中，S-過炭面積，m3；W-活性炭抽屜寬度，mm(一般按500mm設計）；L-抽屜長度，mm(一般按600mm設計）；不少于16個抽屜，具體結合場地要求設計活性炭抽屜排布和活性炭箱長、寬、高，具體如下③、④③按16個抽屜排布，炭層厚度按600mm設計，炭箱外形尺寸參考：L(2600+1000)×B1275×H2800mm（較高）或L(2600+1200)×B2515×H1450mm(較寬)④按18個抽屜排布，炭層厚度按600mm設計，炭箱外形尺寸參考：L(1950+1000)×B1895×H2400mm(長寬高相對均衡)。⑤炭箱裝炭量：V炭=M×L×W×D/10-9按16個抽屜：16×600×500×600×/10^（-9）=2.88m3按18個抽屜（按每個抽屜600mm裝填厚度測算，合計需要200mm裝填厚度的抽屜54個）：18×600×500×600×10-9=3.24m3；蜂窩炭密度按350kg/m3計算，則裝炭重量分別為：2.88×350=1008kg，3.24×350=1134kg。

（3）顆粒狀活性炭箱體積及填裝量計算炭箱處理風量：以20000m3/h為例。①所需過炭面積：S=Q÷v÷3600=20000m3/h÷0.6m/s÷3600=9.26㎡②炭箱抽屜個數（設抽屜長×寬=600×500mm）：9.26m2÷500÷600×106≈32個抽屜③按32個抽屜排布，炭層厚度按300mm設計，炭箱外形尺寸參考：L(2600+1200)×B2550×H1540mm(兩邊側門)則活性炭箱占地面積為：9.69m2，炭箱體積為：14.92m3；④炭箱裝炭量：32×600×500×300×/10^(-9)=2.88m3顆粒炭密度按400kg/m3計算，則裝炭重量為：2.88×400=1152kg。
