高爐煤氣重力除塵器與旋風除塵器設計要領

高爐煤氣重力除塵器與旋風除塵器設計要領

高爐煤氣重力除塵器。大部分高爐煤氣 粗除塵都是選用重力除塵器。重力除塵器是一種造價低，維護管理方面。工藝簡單但除塵效率不高的干式初級除塵器。

煤氣經下降管進入中心喇叭管后，氣流突然轉向，流速突然降低，煤氣中的灰塵顆粒在慣性力和重力的作用下沉降到除塵器這個底部，從而達到除塵的目的。煤氣在除塵器內的流速須小于灰塵的沉積速度，而灰塵的沉降速度與灰塵的粒度有關?；拿簹庵谢覊m 的粒度與原料狀況、爐況、爐內氣流分布及爐頂壓力有關。重力除塵器直徑應煤氣在標準狀態上下升的流速不超過0.6-1.0m/s.高度上應煤氣停留時間達到12-15s.通常高爐煤氣粉塵構成為0-500目。其中粒度大于150目的顆粒占50%左右，煤氣中粒度大于150目的顆粒都能沉降下來，除塵效率可達到50%。出口煤氣含塵量可降到6-12克每六方米范圍內。

粗燃氣除塵器設置防止爐塵溢出和煤氣泄漏的卸灰裝置。

考慮到煤氣堵塞及排灰系統的磨損，除塵器下部設置三個排灰管道系統，每個系統設有切斷煤氣灰的V形旋塞閥和切斷煤氣的兩個球閥，閥門為氣缸驅動。為了吸收管道的熱膨脹還設有波紋管。一般情況下，依次使用三個系統進行排灰。排灰終止后閥門關閉順序為：V形旋塞閥——上部球閥--下部球閥。

在排灰管道下部還設有清灰攪拌機，用以向煤氣灰中打水、攪拌、避免揚塵。

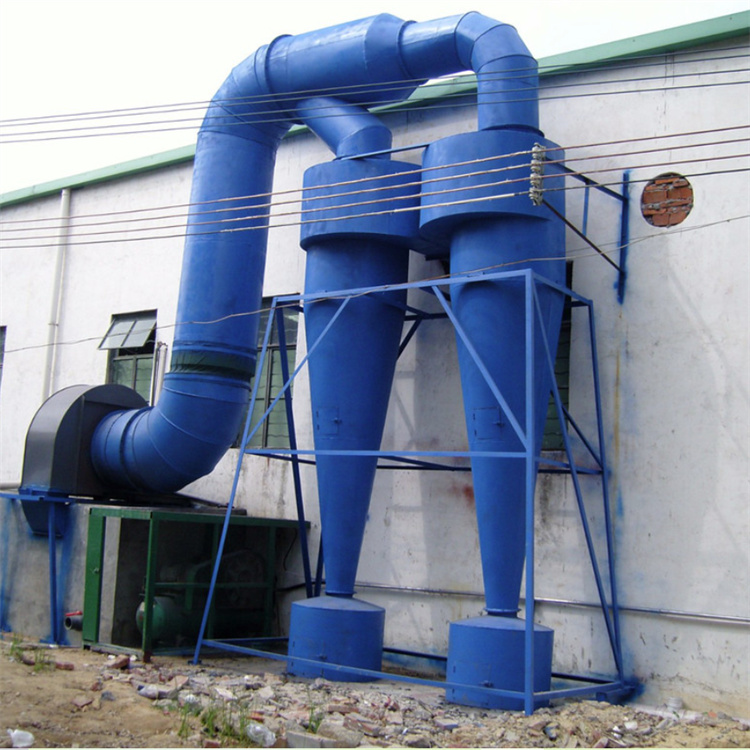

旋風除塵器：近年來，國內部分鋼鐵企業采用了軸向旋風除塵噐。其工藝比較復雜，除塵效率較高，但生產中曾發生過除塵器內襯板碎裂和脫落，對生產造成的影響。

來自下降管的高爐煤氣通過Y型接頭進入軸向旋風除塵器，在軸向除塵器的分離室內通過旋流板產生渦流，產生的離心力將含塵顆粒甩各除塵器殼體，顆粒沿殼體壁滑落進入集塵室。氣流由分離室底部的錐形部位分流向上，通過分離室上部的內部徹頭徹尾離開軸向旋風除塵器。在旋流板處的高流速煤氣不僅對旋流板有強烈的磨損，而且對除塵器壁體也有強烈磨損。因此在磨損強烈的部位襯以的襯板。

在除塵器內筒體下方部位，為了節省投資，采用，耐一氧人碳侵蝕的噴涂料也可以滿足工況要求。

重力除塵效率只能達到50%左右，軸向旋風除塵器效率可提高一些。

軸向旋風除塵器可通過改變葉片角度來調節旋風除塵器的分離效率。通過更換不同形狀的葉片，可確定旋風除塵器的分離效率和塵粒分布。在調節分離效率時，可從殼體外部方便地更換葉片。

在除塵器集塵室下部設有兩個排灰斗。當排灰斗用氮氣均壓到與爐頂壓力相當時，打開上排灰閥，積聚在集塵室內的煤氣 灰經排灰閥進入灰斗。然后關閉上排灰閥，打開放散系統，對排灰斗進行卸壓，再由排灰斗經下排灰閥，螺旋攪拌要卸入運灰車外運。集塵室每天排空一次。排塵系統主要由兩個中間貯灰斗組成，帶有上下排灰閥和一個清灰攪拌機。在排灰期間，中間貯灰斗交替貯灰填充和排灰，從而可以連續排灰。每個貯灰斗裝有一套稱量系統 ，用于控制和監視粉塵高度和流量。

排灰閥可以控制粉塵排放流量。排灰閥裝有膨脹密封，在關閉位置，可以密封。上排灰閥用做閘閥，始終打開或關閉，由接近開關控制 位置。

下排灰閥用做控制閥，可以控制粉塵排放流量。裝 有兩個接近開關和位置變送器進行反饋?？刂魄寤覕嚢铏C流量，避免灰過多出現堵塞。

清灰攪拌機中的噴嘴向煤氣灰中加水，以排料時的裝運條件。通過稱量系統計算和測量料倉煤氣 灰重量和加料流量。排灰閥位置設定值可以手動或自動調整，從而可以避免清灰攪拌機過負荷和堵塞。

重力除塵器和旋風除塵器。煤氣經下降管進入重力除塵器的中心喇叭管后，氣流突然轉向和減速，煤氣中的顆粒在慣性力和重力作用下沉降到除塵器底部，完成一次除塵。轉向煤氣流經重力除塵器粗煤氣出口矩形管道切線 方向進入旋風除塵器，中等直徑的塵粒借離心力的作用被分離出來，借助于慣性沉積于旋風除塵器這個底部，完成次除塵。沉積于旋風除塵器底部的煤氣灰通過液壓控制的排灰和加濕裝置定期排了，并用汽車送出。

該裝置通過二次粗除塵，提高了粗除塵效率，但占地較大。為吸收重力除塵器粗煤氣出口處管道的軸向膨脹及除塵器與旋風除塵器不均勻膨脹，在該粗煤氣管道上設有一個萬向餃鏈型矩形波紋管。其內尺寸1510mm*3010mm,外形尺寸2120mm*3620mm，長度：4000mm。
